vlastní konstrukce

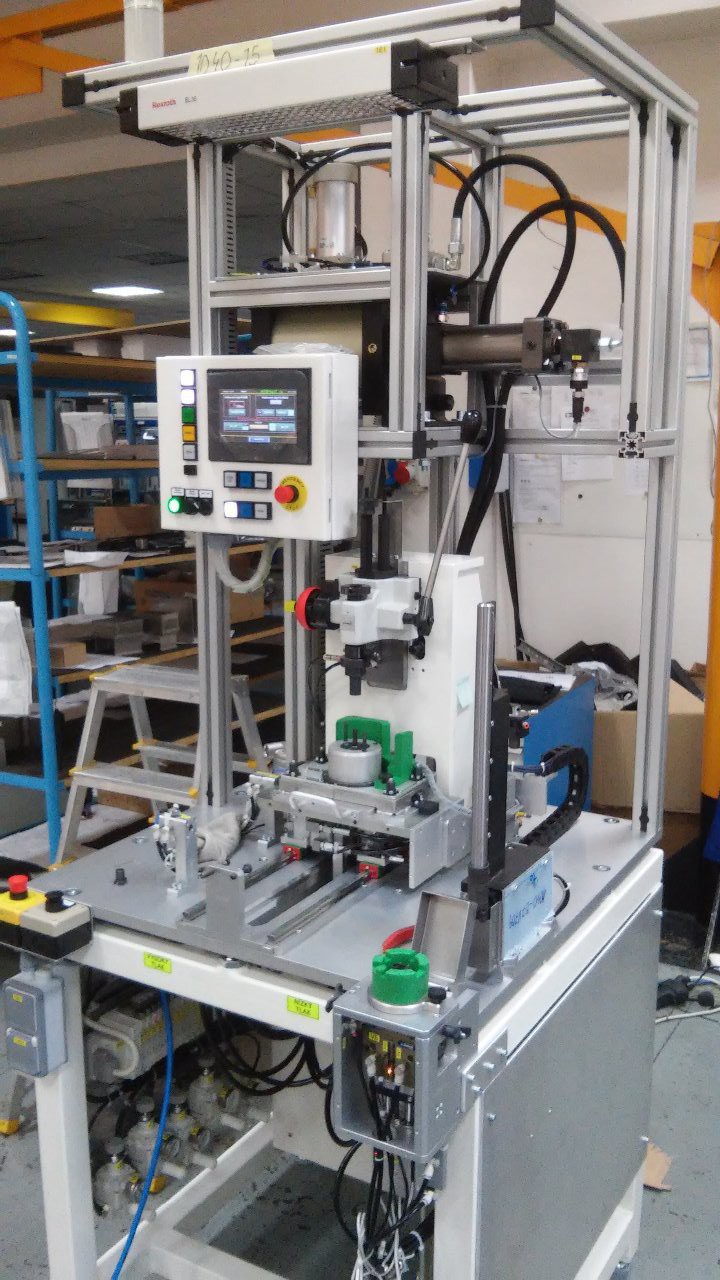

Poloautomatický lis

Jedná se o ruční lis pro lisování gufer na ložiska, která jsou umístěna v tělese kompresoru automobilových klimatizací.Lis je osazen modulárním PLC a dotykovým displejem.Lis pracuje v poloautomatickém režimu, kdy obsluha manuálně zakládá jednotlivé komponenty a manuálně zalisuje gufero.Systém vyhodnocuje správnost založení jednotlivých kompnent a pomocí dialogového okna na grafickém panelu zobrazuje pokyny pro obsluhu a informace o stavu  lisování.

vlastní konstrukce
Pila na rámy

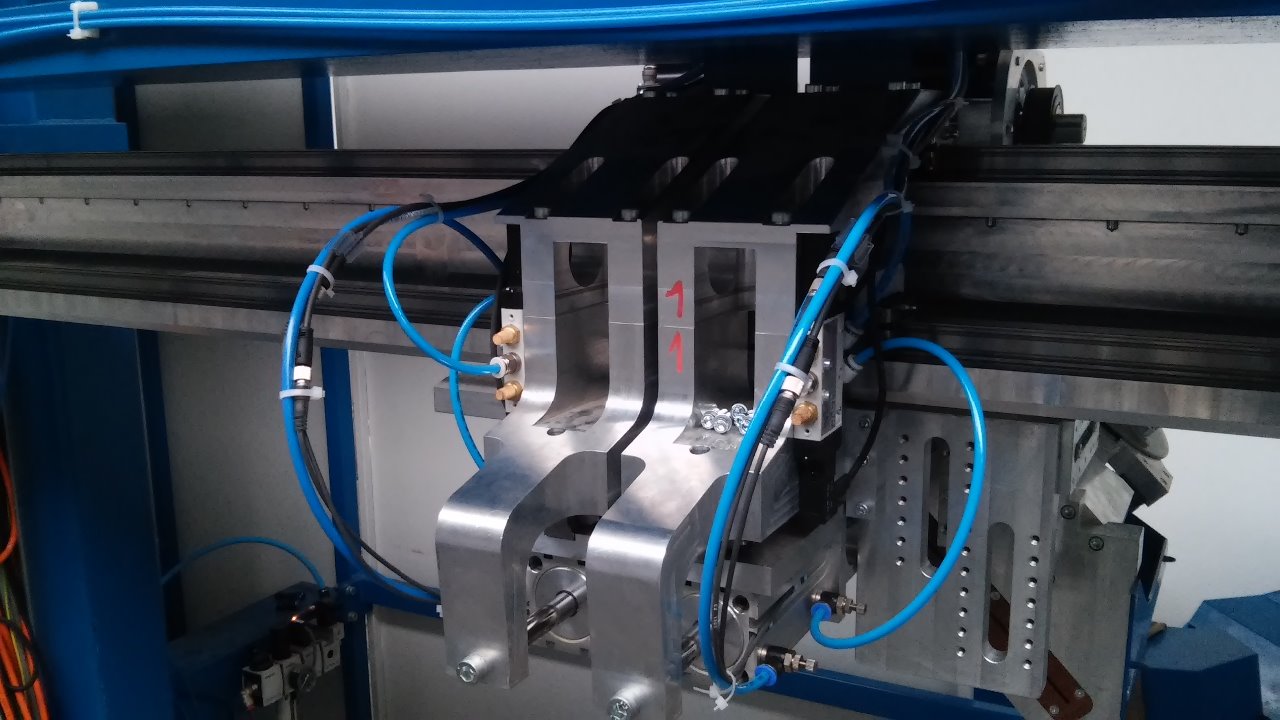

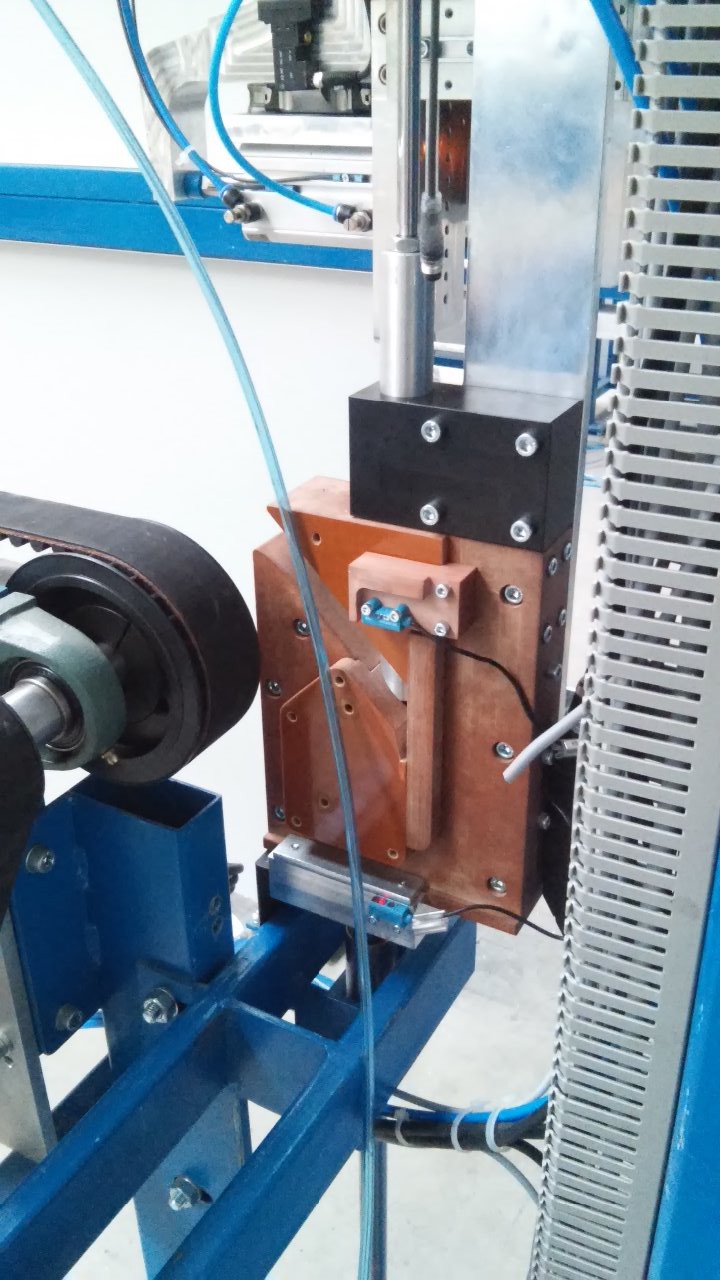

Jedná se o jednoúčelový stroj na výrobu rámů.Stroj disponuje automatickým zásobníkem L profilů s řemenovým dopravníkem poháněným servy.Na konci dopravníku je podavač, který podává profily do pracovního prostoru, kde si je převezme přidržovač a následuje nařezání profilů na příslušné délky pomocí dvou kotoučových pil.Uřezý profil si přezme manipulátor s otočnými kleštěmi a pneumaticky ovládaným svěrákem.Manipulátor je přemístí na svařovací stůl.Celkem se takto uříznou čtyři profily a na svařovacím stole se svaří do tvaru rámu.

Celkem je použito k pohonu šesnáct serv a přes dvacet pneuválců pro upínání a posouvání profilů.Na snímání polohy a pohybu profilů je aplikováno několik optických čidel.

20151003_142805[1]
