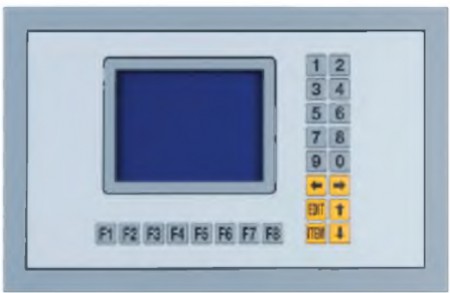

Uživatelský příjemný řídicí systém
Veškeré informace se zobrazují na obrazovce ovládání, které umožňují snadné nastavení a kontrolu. Nástrojová data se ukládají do systému, aby se zabránilo poškození způsobenému nesprávným nastavením.
- Automatické nastavení výšky nástroje
- 7 místné nastavení čítače x 2
- Indikátor výšky zápustky (0,01 mm)
- Ukazatel úhlu kliky (hodiny / číslo)
- Indikátor SPM (čislice)

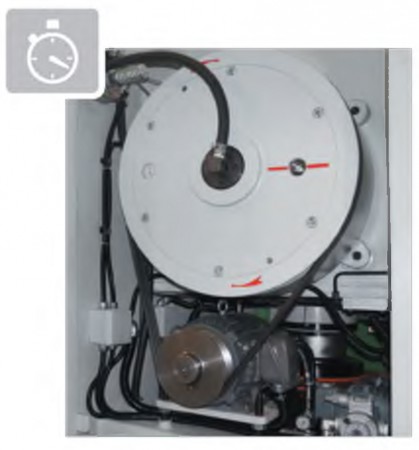

Nová technologie pohonu
Speciální provedení hnacího kola umožňuje nižší spotřebu energie a poskytuje vyšší točivý moment pro lisovací aplikaci. Úspora energie až 30% ve srovnání s lisem C.
Standartní příslušenství:
- Měnič Yaskawa
- Motor pro nastavení posuvu
- Ventil pro vysunutí materiálu 1x
- Spoj pro vzduchovou pistoli 1x
- Šroub posuvu 3x
- Vačkový spoj 5x

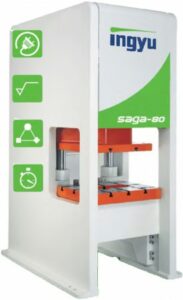

Lisy Ingyu

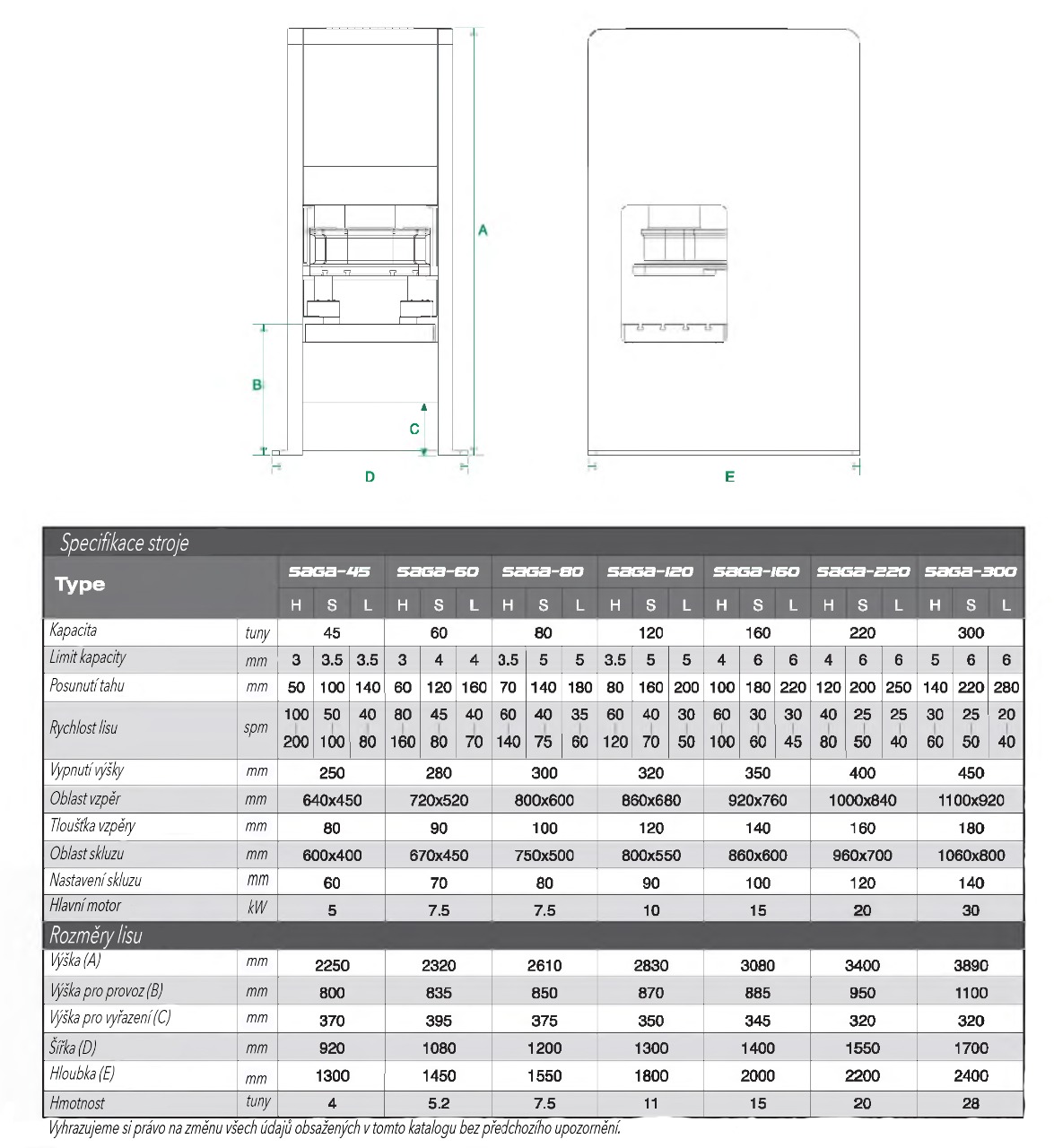

Jsme jediná firma spolupracující s firmou INGYU v Evropě. Nabízíme široký sortiment lisů SAGA.

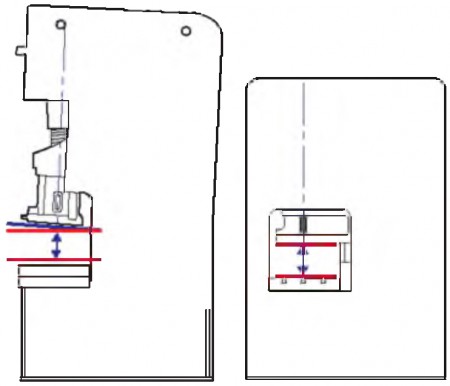

Jednodílný rám
Průhyb během lisování je snížen tak, aby byla zachována paralelnost a vertikální přesnost. Dolní lisovací rám pomáhá
dodržet mezní výšku při výrobě. Plocha snímku je ve srovnání s lisováním v rámečku C větší.

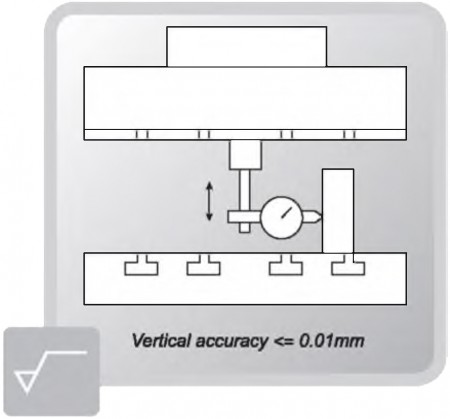

Píst a dvojí vedení sloupků
Plunžrový systém izoluje posuvný pohyb od ojnice vlevo
doprava. Systém vodícího sloupku absorbuje excentrické
zatížení během lisování. Vertikální přesnost lisu je <= 0,01 mm, což má za následek prodloužení životnosti formy a zlepšení kvality lisovaných dílů.
Možné doplňky:
- Antivibrační základna
- Světelný závěs
- Bezpečnostní dveře
- Monitor zatížení
- Rychlý výměnný systém

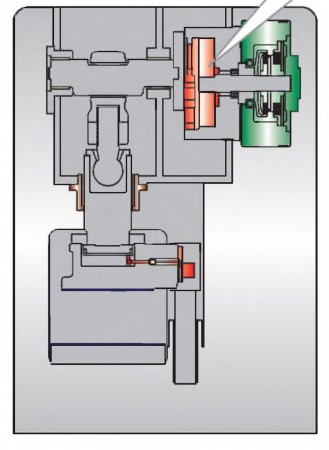

Ochrana proti přetížení
Hladina oleje je navržena ve skluzu. Při přetížení se olej rychle dostane do čerpadla na zadní straně skluzu. Doba působení je rychlejší, aby nedošlo k poškození lisu a nástrojů
Olejová ponorná vícenásobná spojka
Systém spojky mokrého typu s deskami Ortlinghaus pomáhá snížit hluk a prodlužuje životnost.
Systém cirkulačního mazání
Všechny kovové části jsou mazány, aby se snížilo tření a bylo zapotřebí méně údržby.

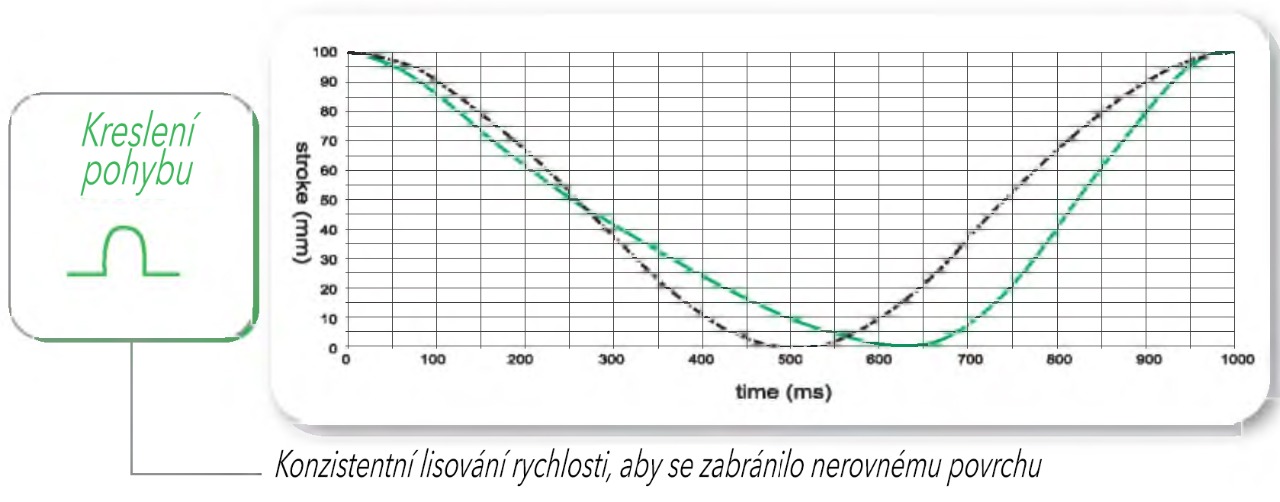

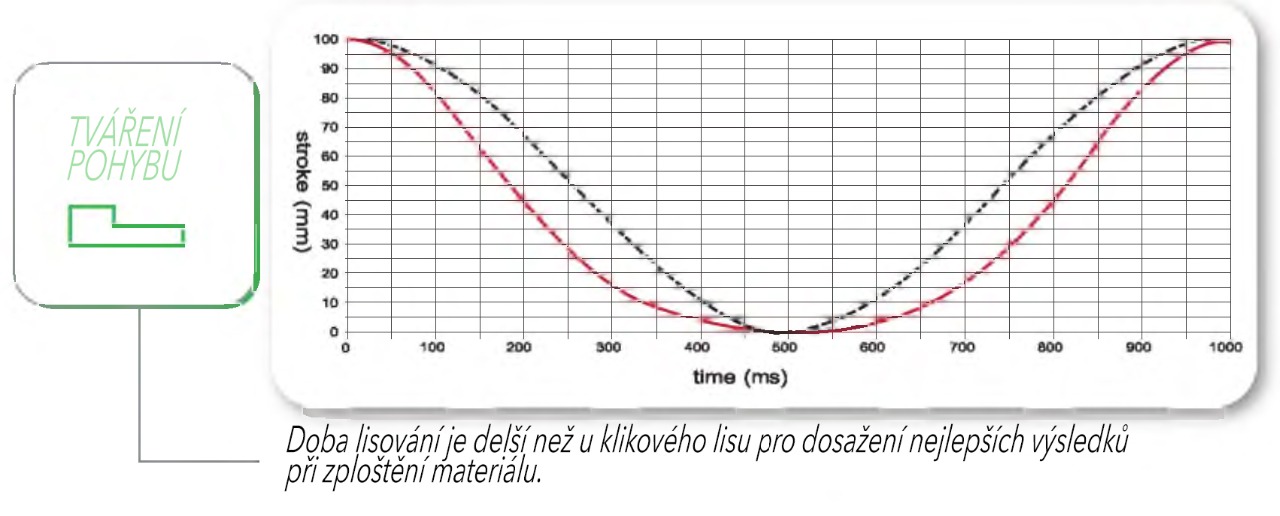

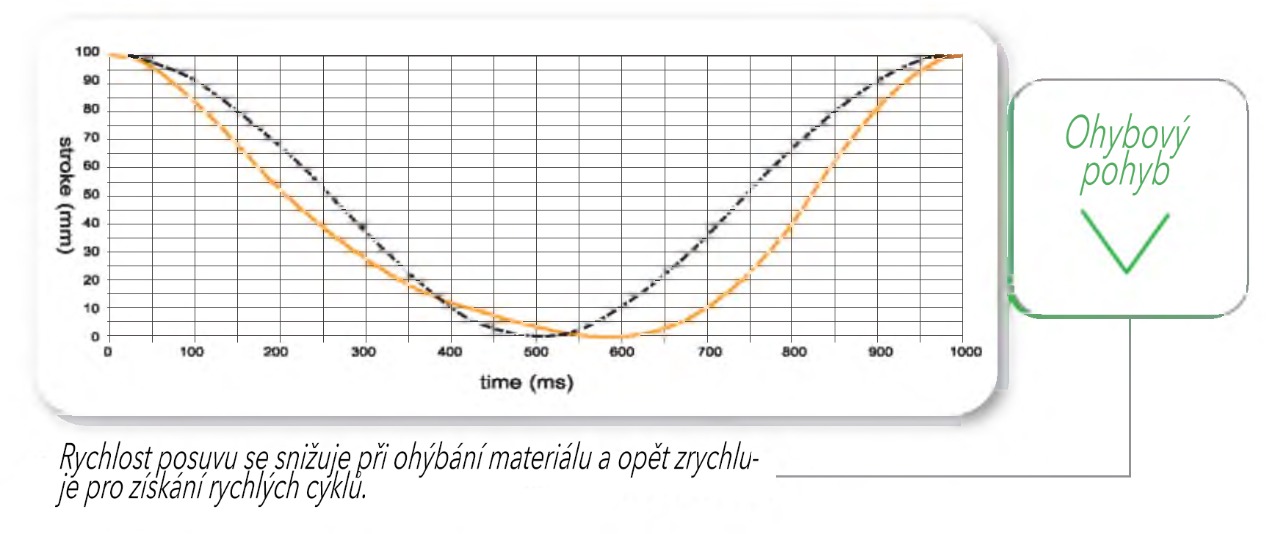

Vícenásobná rychlost posuvu
Rychlost posuvu klesá směrem k BDC, aby snížil dopad ražení, hluku a vibrací k dispozici jsou 3 různé režimy posuvného pohybu pro různé aplikace.

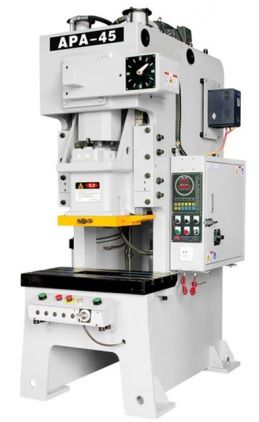

Lisy 25T-45T
| Model | APA-15T | APA-25T | APA-35T | APA-45T |
| Typ | V | V | V | V |
| Kapacita (tun) | 15 | 25 | 35 | 45 |
| Úder (mm) | 60 | 70 | 70 | 80 |
| S.P.M (proměnlivý) | 120-180 | 60-140 | 40-120 | 40-100 |
| S.P.M. (pevný) | 130 | 70 | ||
| Hmotnostní bod (mm) | 1 | 3.2 | 3.2 | 3.2 |
| Výška formy (mm) | 200 | 195 | 220 | 250 |
| slide adjust (mm) | 50 | 55 | 60 | |
| Slide area (mm) | 300*230*50 | 360*250*50 | 400*300*60 | |
| Oblast podložky (mm) | 680*300*70 | 800*400*70 | 850*440*80 | |
| Stopka díry (mm) | 38.1 | |||
| Hlavní motor (kw.p) | 2.2*6 | VS3.7*4 | VS3.7*4 | VS5.5*4 |
| Tlak vzduchu | 6 kg/cm3 | |||
| Lisovací rozměr (mm) | 1236*820*1920 | 1280*850*2200 | 1380*900*2400 | 1600*950*2500 |
| Hmotnost (tun) | 1.8 | 2.1 | 3 | 3.8 |

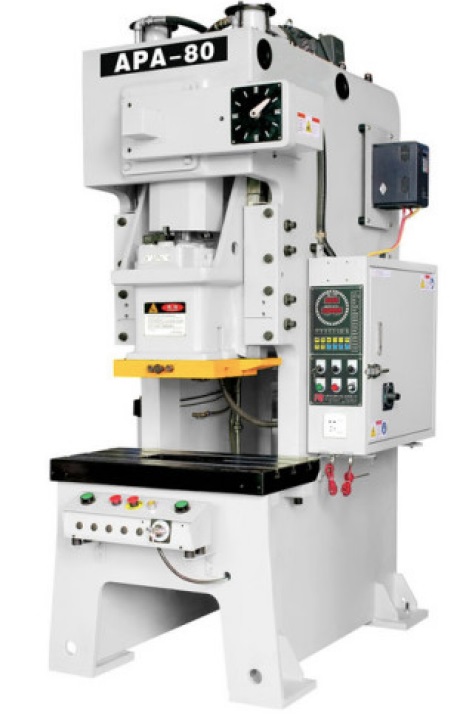

Lisy 60T-160T
| Model | APA-60T | APA-80T | APA110T | APA-160T |
| Typ | V | V | V | V |
| Kapacita (tun) | 60 | 80 | 110 | 160 |
| Úder (mm) | 120 | 150 | 180 | 200 |
| S.P.M (proměnlivý) |
35-90 | 35-80 | 30-60 | 20-50 |
| S.P.M (pevný) | 65 | 50 | 35 | |
| Hmotnostní bod (mm) | 4 | 6 | ||
| Výška formy (mm) | 310 | 340 | 360 | 460 |
| Slide adjust (mm) | 70 | 80 | 100 | |
| Slide area (mm) | 500*360*70 | 560*420*70 | 650*470*80 | 700*550*90 |
| Oblast podložky (mm) | 900*500*80 | 1000*550*90 | 1150*600*110 | 1250*800*140 |
| Stopka díry (mm) | 50 | 65 | ||
| Hlavní motor (kw.p) | VS5.5*4 | VS7.5*4 | VS11*4 | VS15*4 |
| Tlak vzduchu | 6 kg/m3 | |||
| Lisovací rozměr (mm) | 1600*100*2800 | 1800*1180*2800 | 1900*1300*3200 | 2300*1400*3800 |
| Hmotnost (tun) | 5.6 | 6.5 | 9.6 | 16 |
| Kapacita polštáře (tun) | 3.6 | 6.3 | 10 | |
| Tah polštáře (mm) | 70 | 80 | ||
| Oblast polštáře (mm) | 350*300 | 450*310 | 500*350 | 650*420 |
